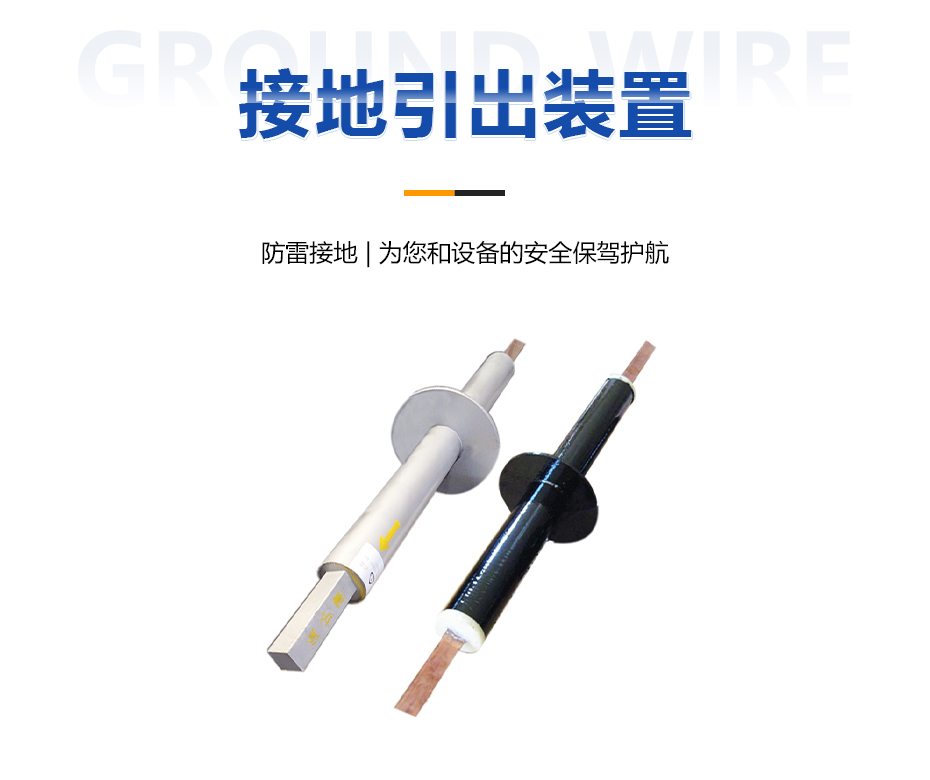

接地引出裝置

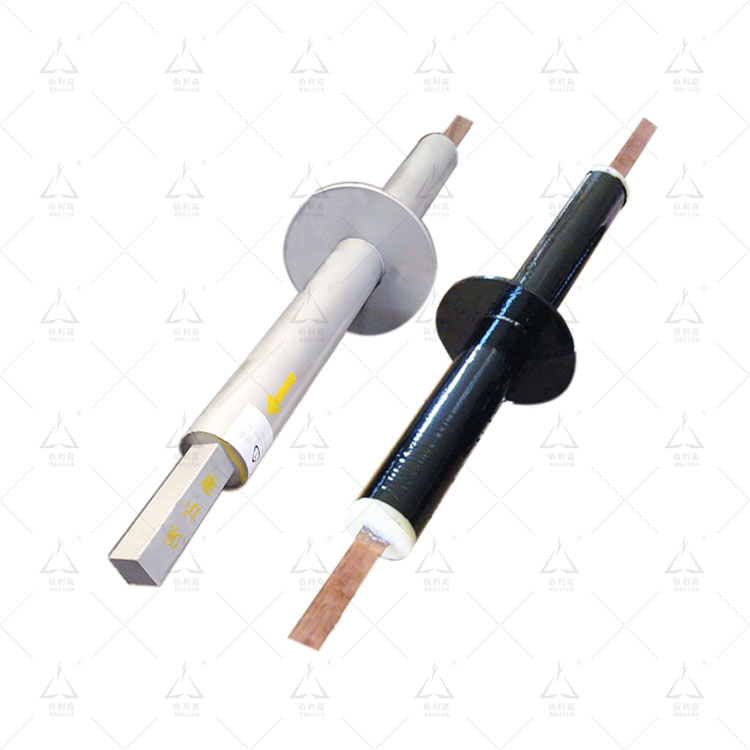

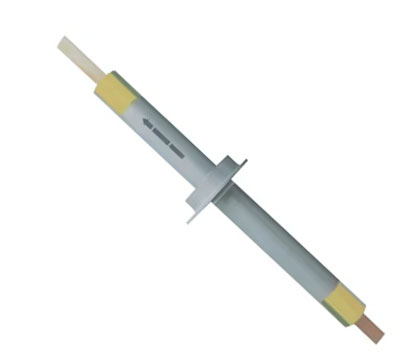

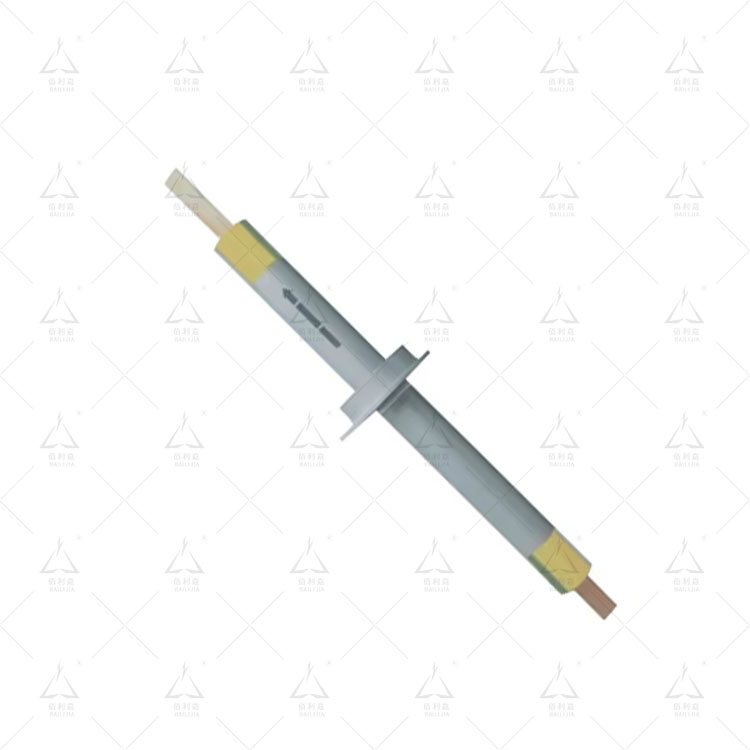

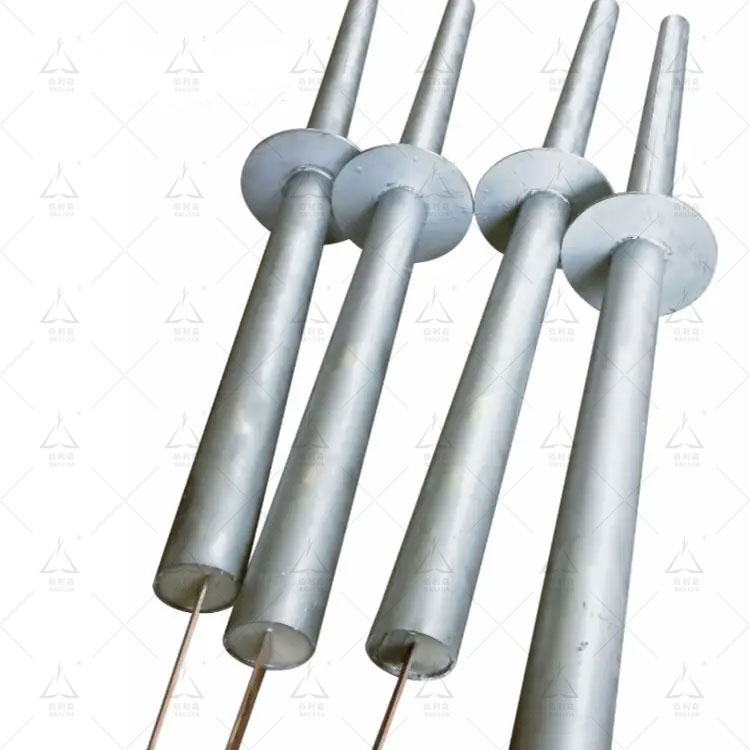

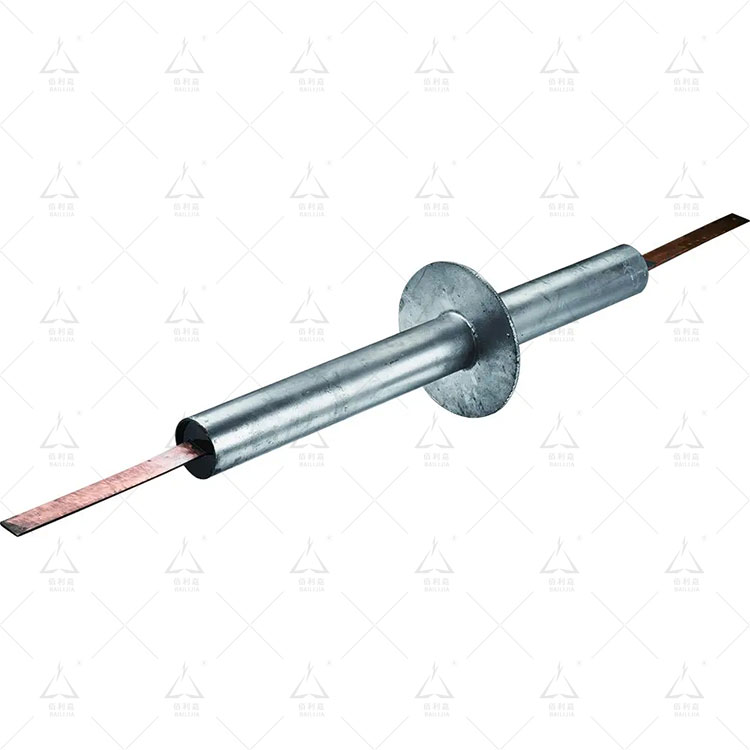

產品介紹：▲接地引出裝置是由保護筒（管）、止水環、接地引出線（一般是50*5的紫銅排）、絕緣填充材料（環氧樹脂）等幾部分構成。保護筒（管）選用不銹鋼材料，接地引出線采用t2銅排，保護筒（管）中空部分填充絕緣材料。
▲接地引出裝置主要應用于軌道交通系統(例如地鐵、城鐵等)的接地網中，可實現在地鐵站臺電力設備接地、信號設備接地和防雷接地與綜合接地網相連接時能有效防水，且能很好的達到雜散電流防護要求。
全國資訊熱線
0575-86336030
產品詳情PRODUCT ADVANTAGE
全國服務熱線：0575-86336030
提高導電性能導電性能是傳統接地材料鋼的2.5倍IMPROVED CONDUCTIVITY
質量認證榮獲IS09001 、CE、BV質量認證QUALITY CERTIFICATION
方案定制為客戶量身定制防雷接地方案PLAN TO CUSTOMIZE
產品細節展示
PRODUCT DETAILS DISPLAY
原材料標準
▲銅排：50×5mm的T2紫銅排;
▲銅管：304不銹鋼管;

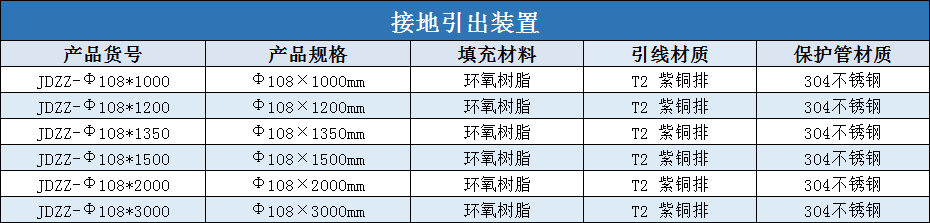

規格標準
▲結構合理、工藝先進、質量穩定可靠、
施工安裝方便、深受業主和施工單位青睞；
▲接地引出線規格為50×5mm的T2紫銅排
和Φ108的304不銹鋼管；
▲外觀標準：表面無瑕疵；
性能標準
▲絕緣電阻≥200MΩ;
▲水壓實驗≥0.4MPa;
▲有效防止地下水滲出，
能很好的屏蔽雜散電流;
工藝標準
▲激光切割外徑為310×內徑108×厚10的法蘭盤，
外徑108×厚4的304不銹鋼管按客戶需要的長度下料；
▲將法蘭盤焊接到不銹鋼管指定位置，打磨光滑；
▲截面積50×5的銅排安置到不銹鋼管內，尼龍塊固定；
▲環氧樹脂分3-4次灌到不銹鋼管內；
▲用方管保護兩端露出的銅排；
安裝注意事項

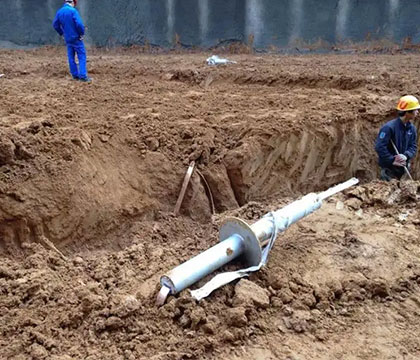

▲接地引出裝置保護管高出土建結構面100mm，
接地引出線的預留長度高出保護管口不小于400mm；
▲接地引出線引出點（引出車站結構底板）的位置，
應位于站臺板下夾層內電纜井附近或站臺層
強/弱電設備用房下電纜夾層內，避開軌底風道、
結構墻及軌道等，引出點的位置需經相關專業確認；
▲接地引出線與接地網的連接采用放熱焊接方式。
