地鐵是在城市中修建的快速、大運量、用電力牽引的軌道交通。列車在全封閉的線路上運行，位于中心城區的線路基本設在地下隧道內，中心城區以外的線路一般設在高架橋或地面上，  地鐵是涵蓋了城市地區各種地下與地上的路權專有、高密度、高運量的城市軌道交通系統。

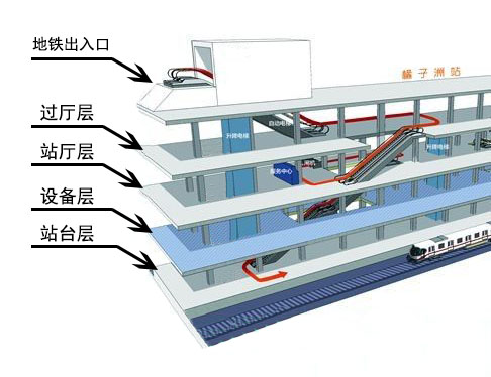

      地鐵車站由地鐵出入口、過廳層、站廳層、設備層、站臺層組成。而地鐵車站的綜合接地是指車站設備層接地。設備層一般位于地下幾十米處。

（一）地鐵項目環境和材料選擇要求

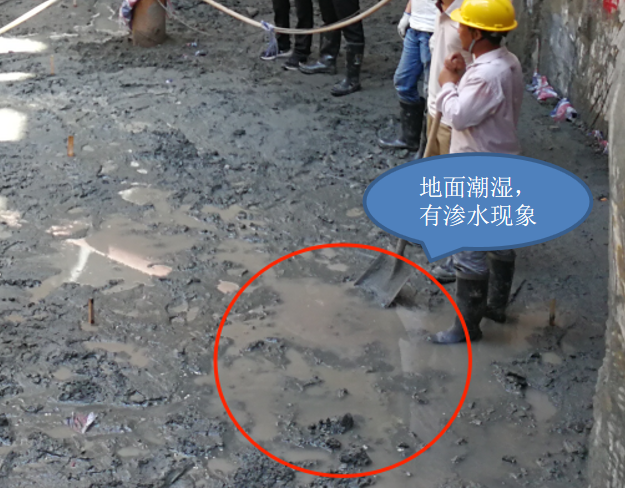

        1、接地材料的安裝場地環境潮濕，常有滲水現象，環境對材料的腐蝕性強。所以地鐵用綜合接地材料需要具有優良的抗腐蝕能力 ——碳鋼的腐蝕率0.075mm/年；銅管的腐蝕率<0.005mm/年

 2、地鐵站內電氣設備眾多，包括車輛、信號系統、供電系統、通信系統、自動售檢票系統及維修養護設備等。所以地鐵用綜合接地材料需要具有優良的大電流通過能力——直流（705~870A）
        3、車站綜合接地的水平接地網埋設在車站主體結構底板下，完成后無法開挖改造維護。所以地鐵用綜合接地材料需要具有優良的環境穩定性——設計使用壽命100年
       因此在地鐵主接地材料的選擇上以紫銅材質為主（銅排銅管 銅棒），材料間的連接采用熱熔焊接。

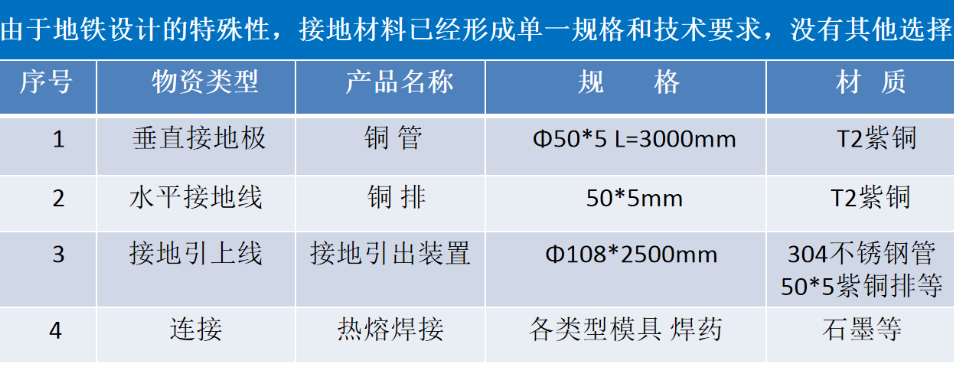

（二）地鐵綜合接地方案和應用材料規格
       目前，地鐵的綜合接地方案出現很多的設計方案，并在運營過程中積累了寶貴的經驗。以下針對三種主要的地鐵綜合接地方案進行分析：

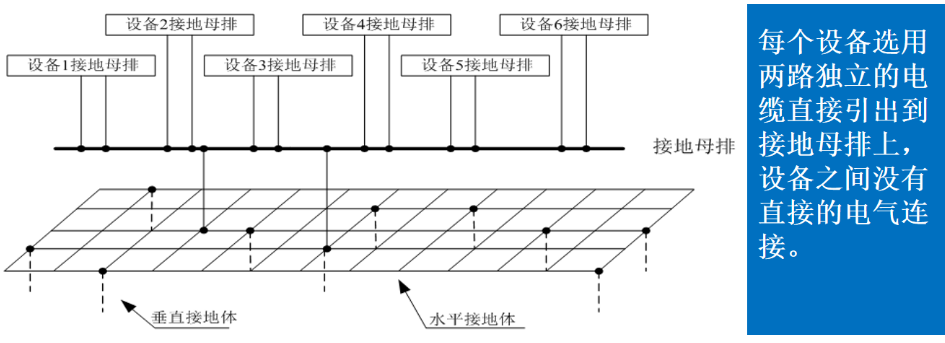

地鐵的綜合接地方案一

方案一優點：該方案安全性能最高，兩路電纜對每個設備形成了主備的備用方式。方案一缺點：消耗了很多接地電纜，增加接地電纜的走線復雜程度，施工成本高。

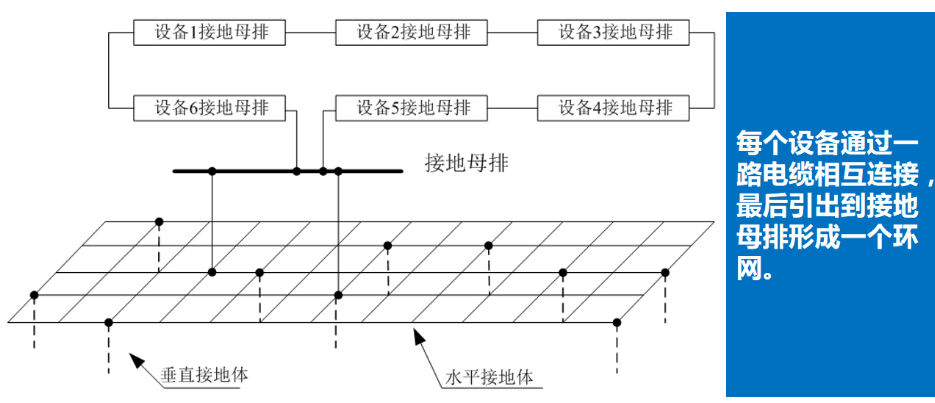

地鐵的綜合接地方案二

方案二優點：減少了大量連接電纜，施工成本低。方案二缺點：為故障電流提供了傳輸路徑，安全性能最低。

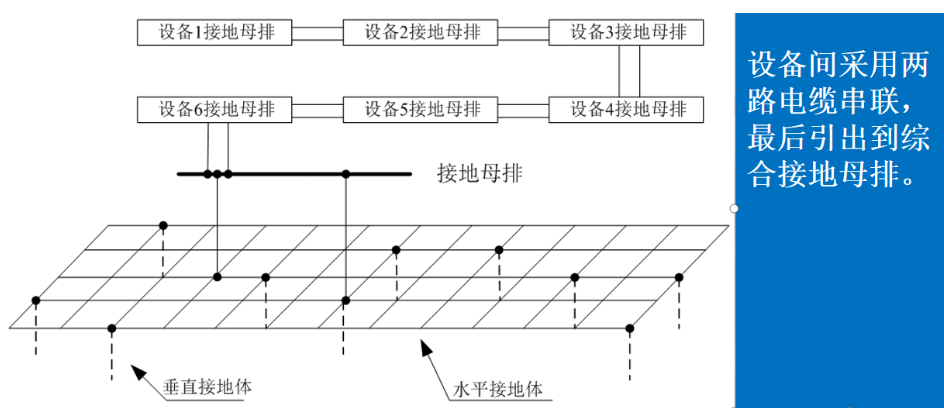

地鐵的綜合接地方案三

方案三優點：施工成本低安全性能高。該方案在工程中得到了廣泛的應用。

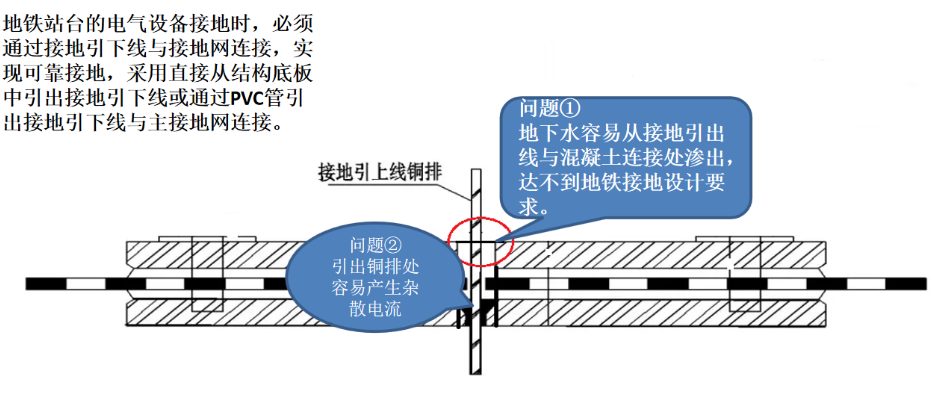

1、為什么選用接地引出裝置：

2、接地引出裝置優點
      ①有效防止地下水滲出。②有效防護故障電流（雜散電流）。

3、接地引出裝置組成
       接地引出線采用50*5紫銅排，外套304不銹鋼非磁性鋼管，中空部分填充絕緣環氧樹脂。

4、接地引出裝置技術要求
       ①止水環滿焊在鋼管外壁上，焊縫高度≥6mm。②所有焊接做一級防腐處理。③鋼管采用非磁性不銹鋼材質。④鋼管內用環氧樹脂填充密實，水壓要求≥0.3MPA。⑤引出線預留長度出鋼管口≥400mm。⑥引出線與金屬管體間應絕緣。

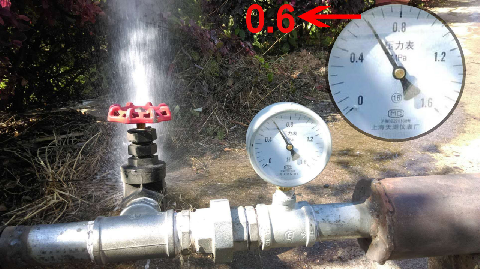

5、接地引出裝置水壓試驗
       根據地鐵施工的要求，佰利嘉的接地引出裝置采用優質原材料分段灌裝工藝，抗水壓≥0.6MPA，大大超出地鐵設計0.3MPA的要求。

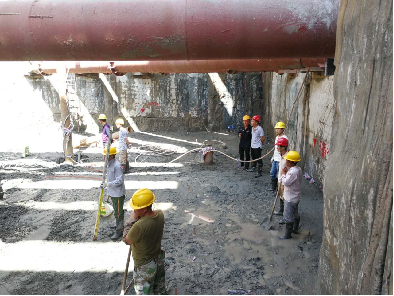

（三）地鐵接地安裝流程
      【地鐵綜合接地施工流程】
        測量放樣→溝槽開挖及鉆孔→接地網鋪設→接地網連接→接地引出裝置連接→回填→電阻檢測
